近几年来，随着全球对环境保护不断增强，提出实现“双碳目标”，一定离不开储能系统，我国锂电池储能产业发展迅猛，储能电站作为近些年发展迅速的新能源技术之一，很多人听过储能，但没有明确的概念，那到底什么是储能呢？我们可以把储能简单理解为一个大型的充电宝，用晚上便宜的谷电给储能系统充电，在白天电价高的高峰期放电，以降低企业的用电成本，这样就能达到削峰填谷，合理配置电力的目的，帮企业用上便宜的电。储能系统的利用效***，不仅可以减轻电网负荷，还能降低企业的用电成本，它还具有非常可靠的稳定性，在困不可抗力断电的情况下，为企业提供稳定、及时的应急电力。

储能电站对企业带来很大的优势但同时也存在很大的安全隐患。锂电池热失控诱因有：因机械碰撞，储能仓里面电池热失控，热失控主要原因的话就是过冲、过放，还有内部循环，电触发引发的内部短路，导致系统安全事故，造成重大的损失。消防安全问题不容忽视，是社会高度关注的重要问题。

2U机架嵌入式非储压全氟己酮新能源储能电池柜气体灭火系统探火管感温自启动灭火装置针对储能集装箱消防采用舱级消防，PACK级消防，簇级消防，整舱联动的方案。

舱级消防选用柜式七氟丙烷灭火系统，采用模块化设计，当烟温感其中一种探测器探测到火灾信号时，系统发出告警，并讲单一火警无源信号传输至集装箱中控柜，当烟温感都探测到火灾信号时，系统发出告警，立即进入放气倒计时（30S可调），并将复合有源信号火警信号传输至集装箱中控柜，紧急情况下，可敲碎紧急启动按钮上防护板，按下紧急启动键，系统立即启动灭火装置。

PACK级消防选用全氟己酮锂电消防模块，灭火装置直接安装于电池模组内部，热敏线布置于电池模组四周，可快速***扑灭锂电池火灾，全程3秒迅速全淹没式灭火。

簇级消防选用全氟己酮探火管式感温自启动灭火装置，全氟己酮全淹没式灭火系统，在电池仓内每个电池簇上方布置全氟己酮喷头用来保护整个电池舱间，全氟己酮通过不锈钢管连接至电池舱内的灭火装置，可以通过手动启动手动控制和远程控制功能，满足不同情况的应对和处理。整舱另配置进排风系统，可燃气体联动，自动灭火系统复合火警时关闭。

2U机架嵌入式非储压全氟己酮新能源储能电池柜气体灭火系统探火管感温自启动灭火装置火灾抑制方案以“早发现、早处置”为原则，对储能舱内锂电池热失控初级阶段进行超前探测预警，并准确多次点喷抑制处理舱内火灾，将火灾扑灭在萌芽阶段。

1.1产品功能

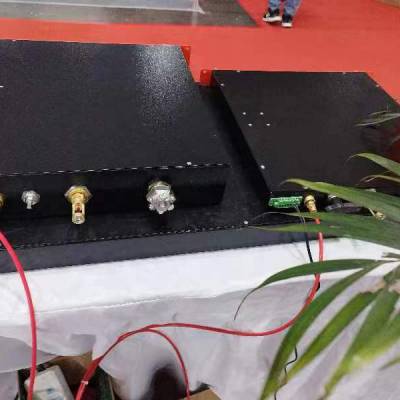

机架嵌入式气体灭火装置是一种按用户机柜尺寸配套开发的灭火装 置，设置在机房的机柜内，独立封装成型、无需加装外部管路、喷头，是 一款具有集探火、灭火于一体的高集成的微型灭火设备。

灭火装置设有灭火剂贮存装置、管路、喷嘴、外壳、管件、压力指示 器、火灾探测装置、信号反馈装置等预先组装成独立灭火单元，适用于单 元独立式的各种机柜防护，一套灭火装置可保护一个或多个机柜。

因药剂不同分为机架嵌入式七氟丙烷气体灭火装置和机架嵌入式全氟 己酮气体灭火装置两类产品，每类产品又因药剂量及功能不同分为各种不 同型号。

1. 2应用范围

机架嵌入式气体灭火装置是我司自主研发的一种专门针对于单排/联 排微模块等组成的计算机房、边缘计算场所、通讯机房、中心控制室等场 所的小型机柜局部保护、较小空间机柜嵌入保护的专用产品。

1.3灭火剂

七氟丙烷灭火剂（HFC227-ea）对绝大多数物质没有破坏作用，具有灭 火后不留痕迹、没有毒害、不导电、不沾污物品、灭火效果好和对环境没 有破坏效应等优点，可扑灭A、B、C类火灾及电气火灾，对大气臭氧层无 破坏作用（ODP值为0）,符合环保要求，是理想的哈龙替代品之一。

全氟己酮灭火药剂（1230）除拥有七氟丙烷药剂全部优点外，还具备 以下优点,

1、 常温液态，存储、运输安全性高，汽化潜热为水的1/25、汽化速度 为水的50倍，瞬间汽化，吸收大量热，降温性能好。

2、 对E类（带电物体和精密仪器等）物质的火灾具有较好的扑灭效果。

3、 在气态和液态下，均具有电绝缘性能。latm, 21°C,电击穿间距为

2. 7mm的条件下，击穿电压为15. 6KV,为干燥氮气的2. 3倍。

4、 灭火设计浓度为4%-6%的体积浓度，拥有的比热容，比七氟丙 烷药剂灭火浓度***，效果更强。

5、 对常用的橡塑密封材料，如氯丁橡胶、丁基橡胶、氟化橡胶、三元 乙丙橡胶、硅聚酯、丁腊橡胶等无明显化学反应。对常用的金属，如碳钢、 铜、铝、不锈钢等材料亦无腐蚀，不会损害电子部件和线路，不会造成二 次损坏。

1.4产品特点

对于机房里的机柜内部防火、灭火一直是消防行业的一个难点，传统 灭火方式是对整个机房设置全淹没方式灭火，但是当发生火灾时，由于机 柜构件及其他设备的遮挡，灭火剂难以进入机柜内部实施灭火。因此，机 架嵌入式气体灭火装置应时而生。

机架嵌入式气体灭火装置相对传统灭火产品具有如下特点：

1. 专用性强，专门针对各种机柜内的火灾，进行探测和自动灭火。

2. 互换方便，产品自成系列，相同规格的产品可以直接替换。

3. 安装简单，设备与机柜的抽屉单元尺寸吻合，插入机柜即可。

2产品技术参数

机架嵌入式气体灭火装置技术参数

干接点的参数:

干接点连接网线内部的线缆区分:八芯网线插口，前四芯一合并，后四 芯一合并，取反馈信号时任选1-4芯中任意一芯，5-8芯中任意一芯。

工作负载:DC24V； W3A ；

?正常状态时干接点为断开；设备启动或掉压至0. 9MPa以下时，干接点

为接通状态。

3安装方法

(1)当仅玻璃球启动方式时，安装流程如下(默认已安装，无需调整): 使用工具:十字螺丝刀、开口扳手(14mm)

(a) 安装前先检査一下探火管、玻璃球和压力表等部件是否完好无损; 压力是否正常；

(b) 用螺栓将导轨固定到机架上，用十字螺丝刀将螺栓拧紧；

(c) 将机架嵌入式气体灭火装置插入到机柜内的安装导轨内，然后用 图示的螺栓、螺母将灭火装置固定到机架上，用十字螺丝刀将螺栓拧紧， 安装时注意不要碰到灭火装置后面的玻璃球；

(d) 用开口扳手(14mm )将压力表后面的螺杆沿逆时针方向旋转，直到 不能旋转为止，此时阀门己经打开至位置，压力表在绿区范围内，最 后用网线将信号反馈接口和外接备连接，安装完成，整个安装流程完毕。

(2)当仅探火管启动方式时，安装流程如下(出厂时阀门关闭，防止 漏液)：

(a) 用开口扳手(14mm)将压力表后面的螺杆顺时针方向旋转，直到不 能旋转为止(出厂时阀门闭合)，以确保阀门为关闭状态，然后将感温玻璃 球释放组件从释放口拧下，更换内部垫片(如采购探火管型，则无感温玻 璃球组件)，

(b) 参考上文安装导轨、固定机架嵌入式气体灭火装置。

(c) 预铺设探火管，沿火灾容易发生处以S型布置，确保长短合适，

取下探火管，过长处适用专用切刀切除，切除面需整齐且与管道垂直无斜 角，将探火管组件安装到机架嵌入式气体灭火装置上，探火管的弯曲半径不小于30mm,扎带间距不大于500mm；用扎带将探火管固定到机架上，

（d）将探火管组件缠绕生料带后安装 到释放口上，然后用扭矩扳手（开口 17）将紧固螺母拧紧，扭矩为lON.m;

（c） 用开口扳手（14mm ）将压力表后面的螺杆沿逆时针方向旋转，直到 不能旋转为止，此时阀门已经打开，压力表在绿区范围内，***用网线将 信号反馈接口和外接设备连接，安装完成,整个安装流程完毕。

4使用与维护

1） 日常运行应按规定建立巡检制度，定期检查运行状态。并记录。

2） 检查压力表指针压力是否在绿色区域；

3） 经灭火使用后，应联系生产厂家进行维保和灭火剂再充装。

4） 每三年对装置和储气装置、阀件、管道等部件进行一次全面检查维 修，包括强度试验、气密性试验、动作功能试验等，更换密封件、安全膜 片及其他腐蚀件。

5） 维护及保养过程中发现的问题，如需要协助解决，用户与本公司联 系或与本公司附近的销售服务中心联系。

5全注意事项

1） 灭火装置使用环境温度应为。?50°C,并保持干燥通风良好，避免 阳光直射。

2） 灭火装置不得存放在易燃、易爆、导电尘埃及腐蚀性物质环境，不 得受到震动和冲击。

3） 严禁拆解、乱动灭火装置内部零部件、线路板，以免发生意外。

6交付

1.1包装

一般采用纸盒包装，特殊运输方式应采用托架或木箱包装。

产品上应粘贴出厂检验标识及产品铭牌。铭牌主要包括产品规格、灭 火剂充装量、充装压力、出厂日期等内容。

1.2运输

搬运时应平稳，轻拿轻放，不得碰撞，防止物资在搬运过程中损坏。 运输过程中不得将产品暴露中强烈阳光下暴晒，局部温度不得超过 50°C_o

1.3交付

1） 本公司严格按照合同规定进行产品交付。

2） 按合同规定时间将货物安全送到***地点。

3） 由双方组织现场验收，并办理产品及有关技术资料交付手续。

7服务承诺

1.4服务内容

1. 售前服务

1）对设计方案进行优化和完善，结合产品特性确定设计参数及设 备规格型号，免费进行消防工程系统配置、二次深化施工图设计，并进 行CAD施工图纸绘制 及提供计算书。

2）提供全套产品资料和技术资料。

2. 售中服务

1） 按合同要求***专业技术人员到现场进行技术支持，对所供设 备进行全程安装指导并提供安装方案、技术资料、技术规范。

2） 可提供系统调试运行方案。

3） 积极配合施工单位进行消防检测。

4） 积极配合建设单位组织的消防部门验收。

3. 售后服务

1） 建立工程档案:建立完整的项目工程档案，包括设备清单、设计 图纸、安装及调试技术资料、维修记录等，以方便后期服务的进行及资 料查询。

2） 系统培训服务:可根据用户要求提供灵活多样的培训方式。

工程现场操作管理人员培训，侧重于系统的日常管理、记录及维 护使用；

定期用户学习班。侧重于系统设计、工作原理、现场操作、维修 管理及工厂参观。

3） 保修期限及服务:本产品保修期一年。自购买之日起一年内因产 品材料和工艺方面的不足致使产品不能正常使用，本厂负责免费维修或 更换。并为用户提供终身、快捷的维修服务。保修服务内容将严格按照 国家有关规范规定并结合公司系统产品的具体要求并按照公司的成本 价格收费。

4） 技术更新服务:及时向用户介绍公司的新产品及新技术，使用户 及时了解消防产品发展动态，并选用进、最成熟的产品与技术。

1.5技术服务响应速度

1. 技术服务响应速度为接到通知后4小时内给予答复。

1.6服务规范

在服务中，我公司的专业服务人员将严格按照《服务控制程序》《设 备开通维修服务标准》、开展服务工作，并遵守以下行为规范：

1 .工作积极主动，言语礼貌文明。

2. 认真完成服务工作，并讲明事故原因、服务过程及解决方法，避免 同类问题的重复发生。

3. 保持服务工作地整洁，尽量减少给用户带来的不便。

4. 服务结果需以书面形式请用户签认，并留公司服务部备案。

1.7服务联络方式及程序

1. 当贵公司有服务需求时，可采用任何方式（电话、传真、邮件等）与 我公司技术服务部联系，享受及时、周到的服务。

2. 联系时请详细说明您所使用设备的型号、数量、单位及故障情况， 并留下您的联系电话、姓名、单位名称及详细地址、邮编。

3. 如对我公司的服务有任何意见、建议，可拨打我公司技术服务部电 话进行信息反馈.
